Schijf voor vloer of dak of wand

XFEM4U Q&A
#1

Is het ook mogelijk een schijf in te voeren??
Bijvoorbeeld een kanaalplaatvloer of houten vloer die als stabiliteitsschijf dient in een vloer of dak en de randliggers steunt bij windbelasting??

Maak nu de vloer stijf door druk trekschoren in de vloer te trekken. of starre staven.

Wellicht een steunende schil??? bij een plaat ontstaat een mesh die geheel niet nodig is.

mvrgr Klaas Postma

#2

Hoi Klaas,

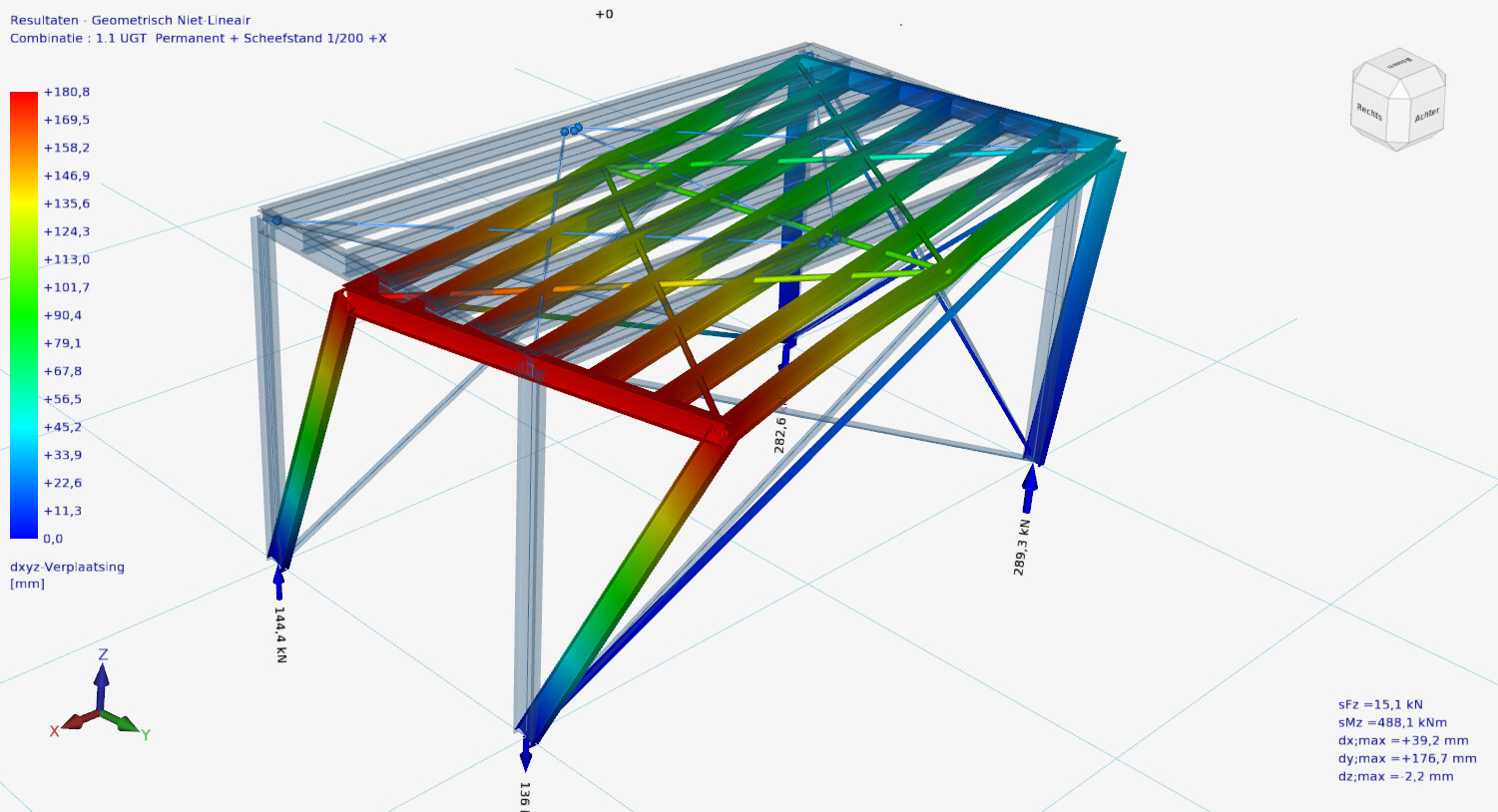

Om de schijfwerking in een kanaalplaatvloer of houten vloer te schematiseren zijn er m.i. 2 opties

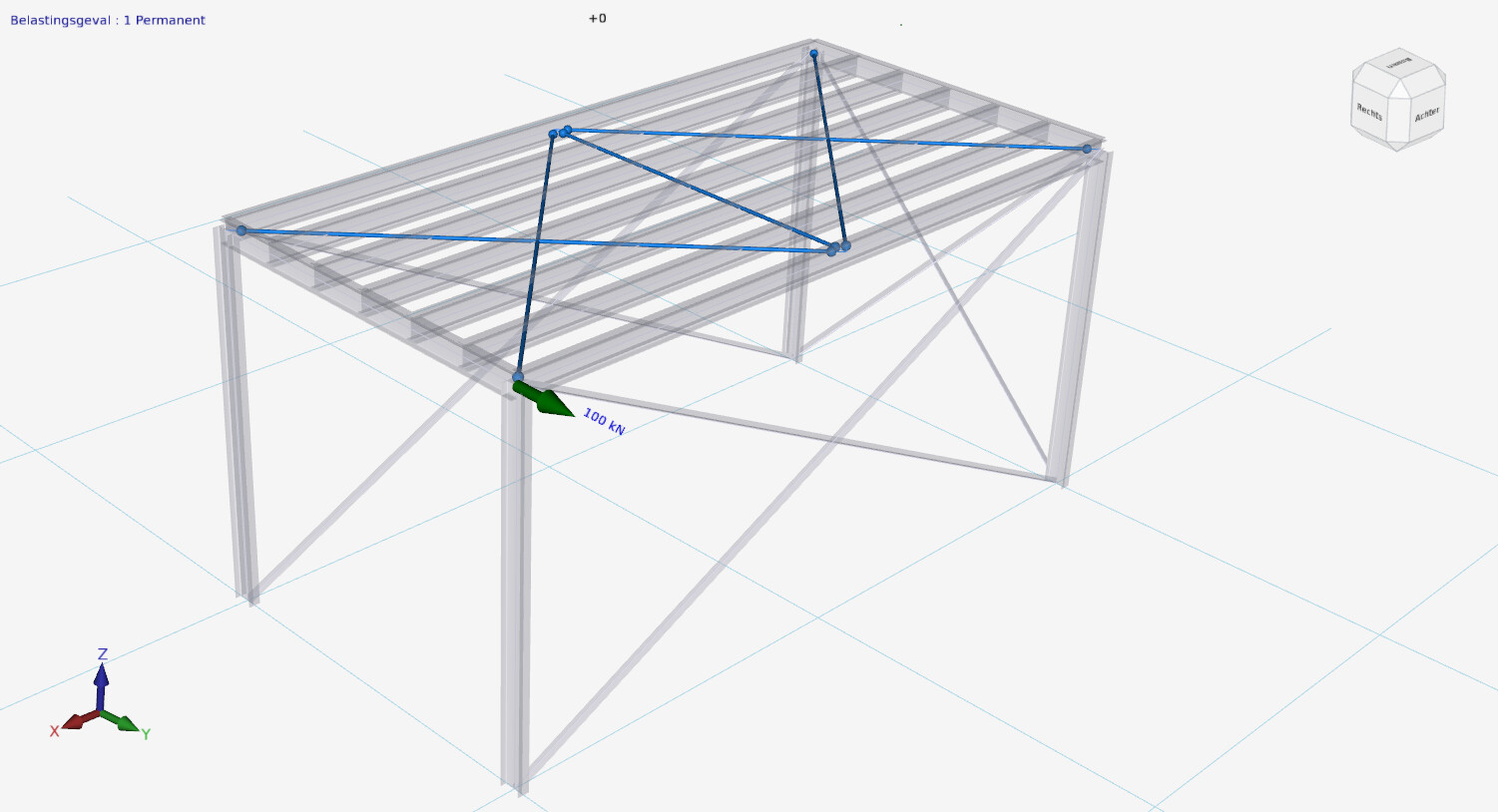

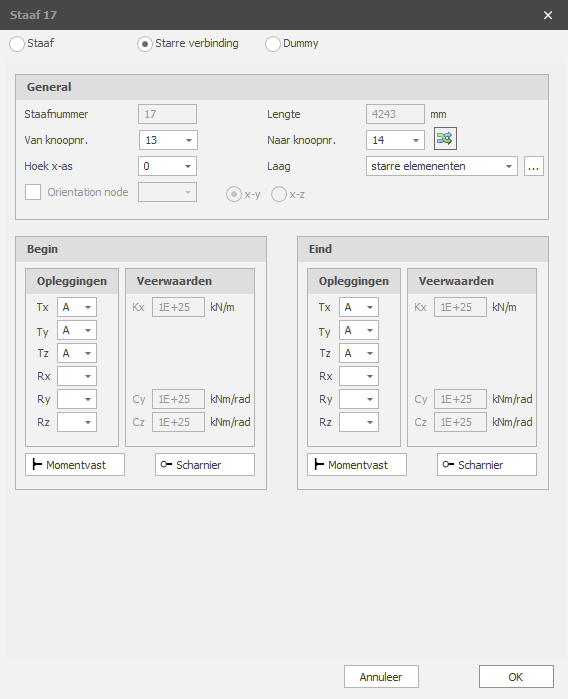

  1. Gebruik rigid links / starre verbindingen.
  2. Schematiseer het vlak als plaat. Gebruik dan een grove mesh in verband met de rekensnelheid.

Er zijn natuurlijk wel nadelen om het vlak als plaat te schematiseren. De plaat loopt immers momentvast door over de (tussen)steunpunten. Wij zijn overigens al bezig om plaatranden momentvast (=default) of scharnierend te laten aansluiten. Dat komt nog niet in de eerstvolgende release (2024.1) maar in de release daarna. In de eerstvolgende versie is het ook mogelijk om met orthotrope platen te kunnen rekenen.

Mvr.gr.
Rob Baaij
