Is het mogelijk om een plaat te modelleren met daarin subregio’s of opstortingen? Momenteel werk ik aan een project wat bestaat uit een betonplaat op palen met daarop pompfundaties. Deze pompfundaties zijn ca. dubbele dikte van de plaat en 4,3x2,0m groot. De stijfheid van de pompfundaties maakt een behoorlijk verschil in de krachtswerking van de plaat.
Wat ik heb geprobeerd is een plaat bovenop de plaat te modelleren maar dit lijkt niet te werken. ik heb ook geprobeerd om sparingen in de plaat te maken waarbinnen ik een nieuwe plaat heb gemodelleerd met de dikte van de pompfundatie maar dit werkt ook niet.
Dit soort constructies komen we b.v. ook regelmatig tegen bij fundaties voor transformators.

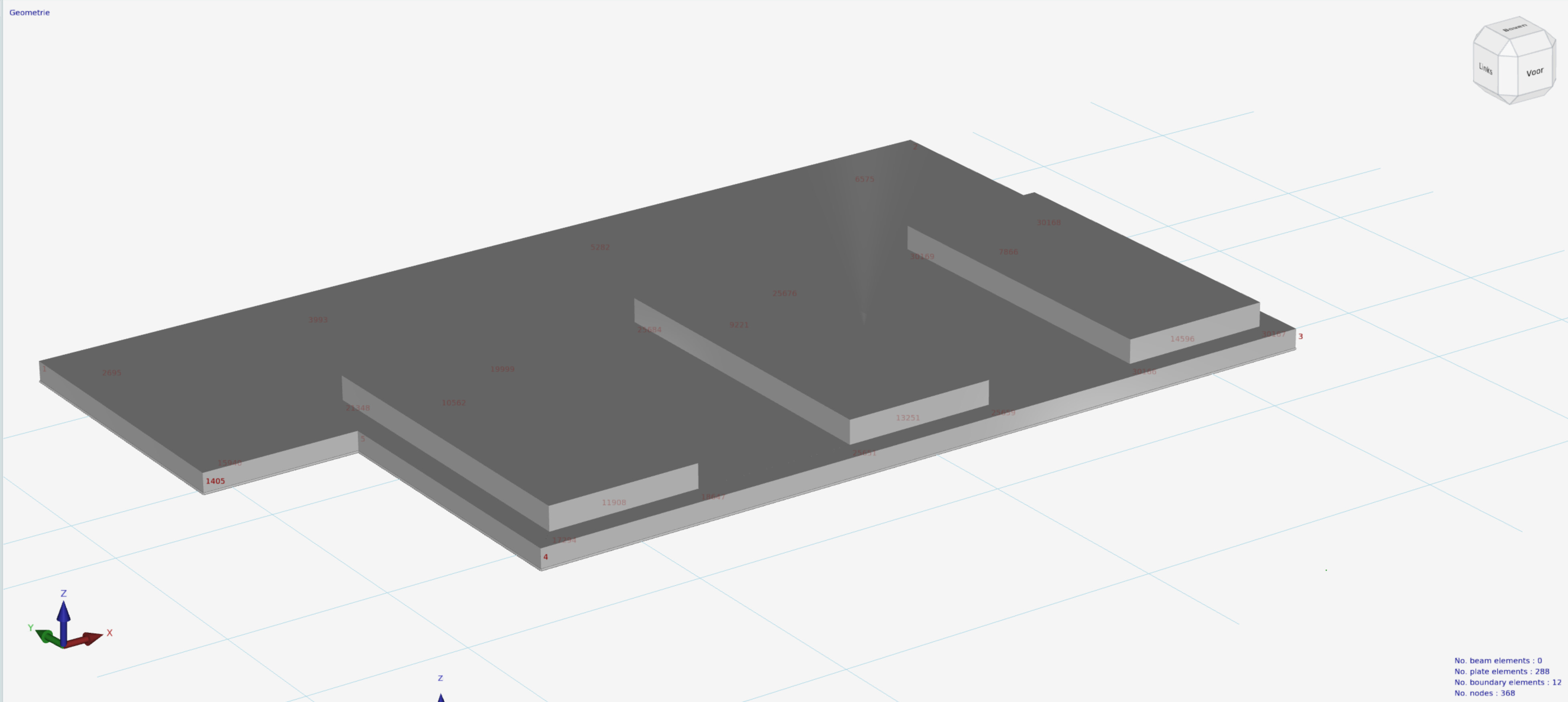

Dit is de situatie:
Update:

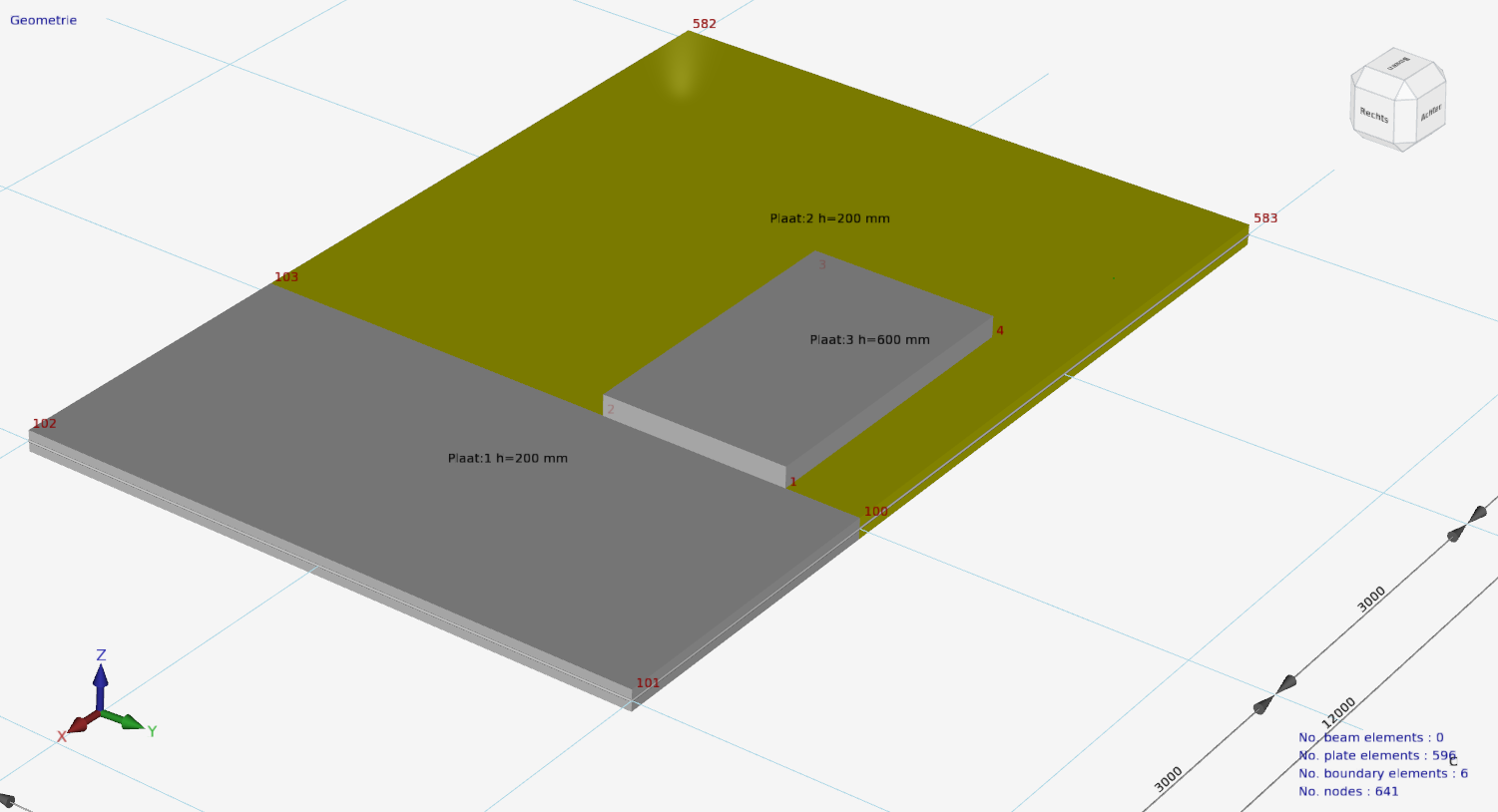

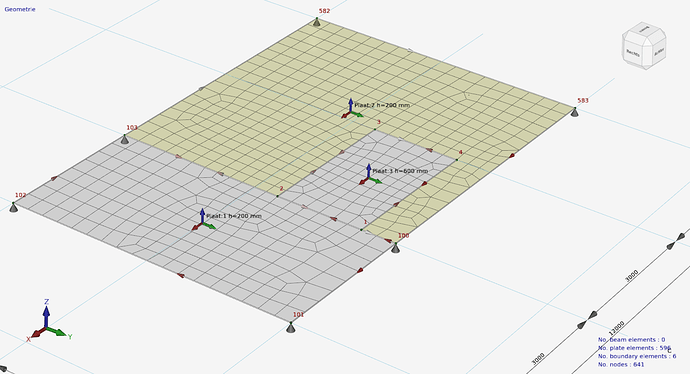

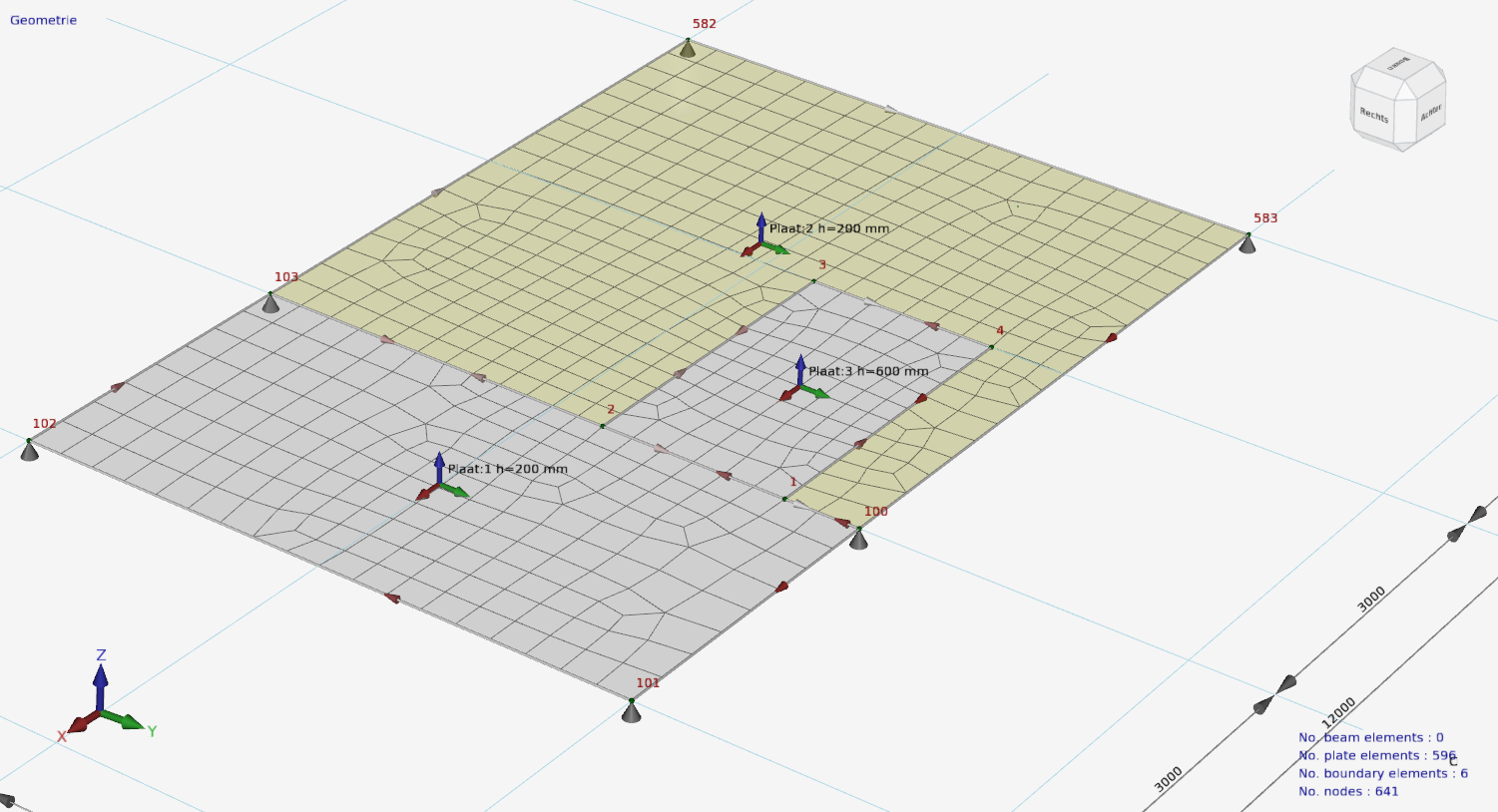

Als ik de plaat opdeel in meerdere platen lijkt de krachtswerking goed te gaan. In dit geval is dat goed te doen maar niet ideaal.
